ISIS是一款好用的射频测试软件,很多朋友都没有听说过这款软件,但是在日常中我们很多的小伙伴都需要用的,软件主要功能是计算低通滤波器的频响,查看很多的网络数据,包括了一些系数,操作十分简单,没有太多的英文等,输入就可以去完成,在运行cmd上输入命令既可以哦,强大功能让你赞不绝口,感兴趣的朋友千万不要错过了。
1、GSM
ARFCN用于查询GSM信道频率以及对应的谐波频率,您也可以在Edit中输入信道再按回车。在右下角您可以选择PCL PVT ORFS SPUR,这些都来自于3GPP TS 51.010。
2、TRANS
用于单位转换,您可以在Edit中输入数字再按回车。Balun基于正负90度相移和阻抗匹配的原理,按LC求解。
3、RX
用于噪声计算,按set即可。
4、MATCH
用于计算L型匹配网络和PI型T型衰减网络。按LC求解所需LC网络,按Sparam求解已知网络的S参数。按Resistance求解衰减网络,按Attenuation求解已知网络的衰减系数与S参数。
5、FILTER
用于计算低通滤波器的频响,按Calc求解滤波器的阶数与衰减频响曲线。
6、SMITH
在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数。您也可以在Edit中输入数值再回车,或拖动ScrollBar。
7、PLL
按Calc求解所需参数与频率锁定时间曲线。
8、8960
用于GSM手机的测试。在Edit中输入命令再回车可将该命令传给8960用于debug。
测试时先按TestPlan出现如下窗口。按Config使配置生效,按StartTest开始测试。
9、66319
用于电流的测试。在Edit中输入命令再回车可将该命令传给66319用于debug。按Config&Test开始测试。
1. GSM
ARFCN用于查询GSM信道频率以及对应的谐波频率,您也可以在Edit中输入信道再按回车。在右下角您可以选择PCL PVT ORFS SPUR,这些都来自于3GPP TS 51.010。
2. TRANS
ISIS射频测试工具官方版用于单位转换,您可以在Edit中输入数字再按回车。Balun基于正负90度相移和阻抗匹配的原理,按LC求解。

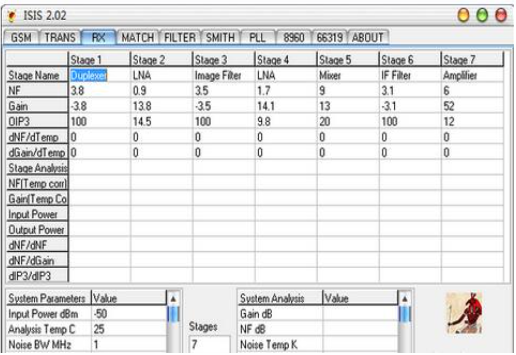

3. RX
用于噪声计算,按set即可。

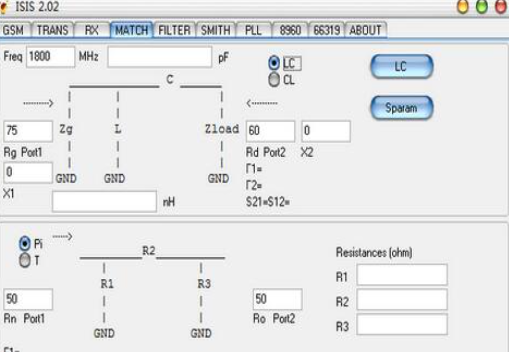

4. MATCH
用于计算L型匹配网络和PI型T型衰减网络。按LC求解所需LC网络,按Sparam求解已知网络的S参数。按Resistance求解衰减网络,按Attenuation求解已知网络的衰减系数与S参数
5. FILTER
用于计算低通滤波器的频响,按Calc求解滤波器的阶数与衰减频响曲线。
6. SMITH
在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数。您也可以在Edit中输入数值再回车,或拖动ScrollBar。
7. PLL
按Calc求解所需参数与频率锁定时间曲线。
8. 8960
用于GSM手机的测试。在Edit中输入命令再回车可将该命令传给8960用于debug。
测试时先按TestPlan出现如下窗口。按Config使配置生效,按StartTest开始测试。
9. 66319
用于电流的测试。在Edit中输入命令再回车可将该命令传给66319用于debug。按Config&Test开始测试
